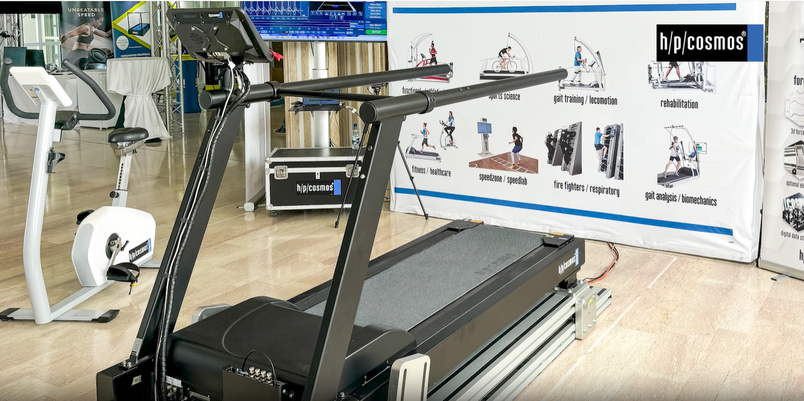

h/p/cosmos Gaitway 3D - бігова доріжка для аналізу ходьби

h/p/c/cosmos Gaitway 3D - передове рішення для глибокого розуміння й оптимізації рухових функцій під час ходьби та бігу. Практичні переваги цієї системи:

• Реальний час коригувань: миттєвий візуальний і звуковий biofeedback дає змогу терапевту і спортсмену відразу реагувати на відхилення в параметрах ходи.
• Універсальність застосування: підходить для лабораторних досліджень, клінічної реабілітації (інсульт, ортопедичні операції, ДЦП) і спортивних тренувань (оптимізація техніки бігу, зниження травматизму).
• Інтеграція з додатковими модулями: легко доповнюється ЕМG-аналізом, розподілом тиску на стопу і відеоаналізом, що розширює можливості оцінки та коригування терапії.
• Безпека і підтримка: система дає змогу працювати з пацієнтами будь-якого ступеня ризику завдяки регульованим поручням, страхувальній дузі й автоматичному виявленню асиметрії.
• Гнучкість налаштування тренувань: можна швидко змінювати швидкість, кут нахилу і протоколи вправ без переривання сеансу.

Призначення Gaitway 3D:

• Медична реабілітація - допомога пацієнтам у відновленні симетрії ходи і зниженні ризиків повторних травм.
• Спортивна підготовка - аналіз і поліпшення техніки відштовхування, рівномірності кроку і зниження навантаження на суглоби.
• Наукові дослідження - отримання достовірних даних для публікацій, вивчення механіки руху і розроблення нових методик.
• Навчання та сертифікація - використання в освітніх програмах для підготовки фахівців з аналізу ходи.

Технічні характеристики:

• Розміри бігового полотна: 150×50см, 170×65смабо190×65см(кожен розмір оптимізований під певний діапазон швидкостей)
• Габарити системи (модель 150/50): 220×95×120см(Д×Ш×В)
• Діапазон швидкостей: 0...22км/год (0...6,1м/с)
• Вимірювані сили: три компоненти реактивної сили (Fz, Fy, Fx) з навантаженням до 10кН і перевантаженням до 24кН
  • Для чого це потрібно:
    • Fz (вертикальна сила) дає змогу оцінити навантаження на суглоби й коригувати розподіл навантаження під час ходьби та бігу - важливо під час реабілітації після ендопротезування колінного або тазостегнового суглоба.
    • Fy (передньозадня складова сили реакції опори) показує динаміку відштовхування і гальмування, що допомагає оптимізувати техніку відштовхування спортсменів (спринтери, марафонці) і знижувати ризик перевантажувальних травм.
    • Fx (медіолатеральна сила) відображає бічний зсув центру тяжіння та оцінку балансу, що критично під час відновлення пацієнтів після інсульту або під час нейрореабілітації для запобігання падінь.
  • Приклади використання:
    • Порівняння Fz між здоровою і післяопераційною кінцівкою у пацієнта після заміни колінного суглоба для контролю прогресу й оптимізації навантажувальної терапії.
    • Аналіз Fy у легкоатлетів для поліпшення фази відштовхування під час бігу та підвищення ефективності тренувального процесу.
    • Оцінка Fx у літніх пацієнтів для розробки цільових вправ на зміцнення бічної стійкості та зниження ризику падінь:

Вправа "бічні кроки": кроки вбік із гумовим еспандером на рівні щиколоток для зміцнення відвідних м'язів стегна.

Зміщення ваги в бік: стоячи на одній опорній нозі, плавно переносити вагу на іншу ногу, утримуючи рівновагу 20-30 с.

Бічні випадання: широкий бічний випад з утриманням у нижній точці на 2-3 с, потім повільне повернення у вихідне положення.

Баланс на подушці або BOSU: стоячи боком на балансувальній подушці, утримувати положення 20-30 с на кожен бік.

Ходьба "змійкою": зигзагоподібна ходьба між конусами або маркерами для тренування контролю бічних зміщень.

• Частота дискретизації: регульована в діапазоні 100...10000Гц (до10кГц)
• Роздільна здатність: від 12 до375мН/біт
• Рівень шуму: <70дБ(А) (63дБ) за стандартом EN9576
• Інтерфейси:
  • Вбудований підсилювач і система збору даних
  • Ethernet (LAN)
  • Аналогові/цифрові входи-виходи
  • Тригерні входи/виходи для синхронізації з EMG і системами захоплення руху
  • RS232 (опціонально USB-адаптер) для управління через CoscomV3
• Кліматичні умови: робочий тиск 700...1060 гПа (до 3000 м над рівнем моря), стандартні діапазони температури і вологості
• Сертифікація: EN13485 (класифікація "науковий інструмент", непризначений для прямоїтерапії)

Программное обеспечение и интеграция

• Поддерживаемые ОС: Windows 7/8/10 (совместимость с Windows 11 – уточняйте у производителя)
• Ключові функції ПЗ:
  • Управління базою пацієнтів
  • Контроль швидкості, часу, дистанції та пульсу
  • Запис 3D сил і швидкості полотна
  • Онлайн-декомпозиція вертикальної сили L/R
  • Користувацький biofeedback за біомеханічними параметрами
  • Автоматичні оновлення та розширення модулів
  • Експорт "сирих" даних для сторонніх пакетів (Qualisys QTM, myoRESEARCH, SDK та ін.)

• Опції:
  • Синхронізація із системою розподілу тиску (pressure metrics)
  • Модулі ЕМGаналізу (myoVIDEO, myoRESEARCH): дають змогу синхронно реєструвати електроміографічні сигнали разом із даними про сили реакції опори та відеозображенням ходи.
    • Навіщо це потрібно:
      • Оцінюють час початку і закінчення м'язової активації для визначення затримок у нейром'язовій координації після інсульту або травм спинного мозку.
      • Допомагають виявити асиметрію в активації м'язів-антагоністів (наприклад, чотириголового і підколінних) у спортсменів для оптимізації тренувального процесу.
      • Дають змогу порівнювати ефективність різних реабілітаційних вправ, аналізуючи динаміку м'язової активності до і після курсу терапії.
    • Приклади використання:
      • У дослідженні пацієнтів після ендопротезування колінного суглоба оцінювали зміну активації квадрицепса під час фази випрямлення коліна.
      • У спортивній медицині аналізували синхронізацію сідничних і задньої поверхні стегна під час швидкісного бігу для зниження ризику травм.
      • У нейрореабілітації комбінували функціональну електричну стимуляцію та ЕМGаналіз, щоб регулювати інтенсивність стимуляції залежно від рівня власної м'язової активності.
  • Інтеграція з метаболічними та відеоаналізаторами

Опції та аксесуари:

• Знімні поручні та страхувальна дуга
• Система розвантаження ваги пацієнта
• Аварійні стопкнопки, тросовий стоп
• Додаткові датчики тиску та біосигналів

Клінічні та наукові застосування:

• Біомеханічні дослідження: оцінка фаз кроку, асиметрії, кінетики та кінематичних зв'язків
• Реабілітація: інсульт, ДЦП, травми спинного мозку - онлайн-корекція ходи:
  • Пацієнти після інсульту: виконують ходьбу на тредмілі під візуальним і звуковим biofeedback, щоб вирівнювати тривалість і навантаження на кожну ногу в реальному часі.
  • Діти з ДЦП: беруть участь в інтерактивних іграх, де зміна сили тиску генерує рух на екрані, стимулюючи рівномірний розподіл ваги.
  • Травми спинного мозку: терапевт налаштовує швидкість, кут нахилу та рівні підтримки (поручні або страхувальну систему) за показаннями силових сенсорів для поступового збільшення витривалості та сили.
  • Автоматична адаптація: система аналізує фазу опори і маху, коригуючи швидкість і нахил у разі виявлення асиметрії, що дає змогу пацієнтові автоматично отримувати оптимальний тренувальний режим.
• Спортивна наука: оптимізація технік бігу, зниження травматизму
